Kit chaîne de distribution : composition, réglage, entretien

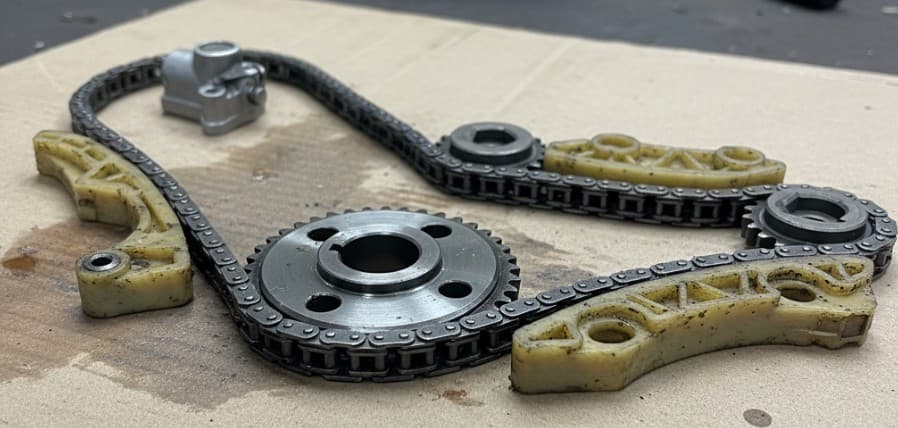

Le kit chaîne de distribution synchronise vilebrequin et arbres à cames dans un rapport 2:1 afin d’orchestrer l’ouverture des soupapes à chaque phase du cycle quatre temps. Il regroupe la chaîne à rouleaux, les pignons menant et menés, un tendeur hydraulique, des patins guides et les joints de carter. Un allongement de seulement 0,5 % décale le calage, déclenche des défauts P0008/P0016 et peut provoquer une collision pistons-soupapes.

La durée de vie constatée varie de 180 000 à 250 000 km en usage mixte, mais chute nettement si les vidanges sont espacées ou si le moteur enchaîne les trajets à froid. Les motorisations diesel très coupleuses, comme les BMW N47 ou certains 1.2 TCe, sont plus sensibles aux défaillances de tendeur.

Contrairement à une courroie sèche, la chaîne baigne dans l’huile moteur. Les pignons en acier trempé transmettent le couple sans glissement, tandis que des patins en composite guident le brin tendu et le brin mou pour limiter les vibrations. Le tendeur hydraulique compense en continu l’allongement naturel grâce à la pression d’huile relayée par un ressort de précharge.

Les variateurs de phase (VVT) intégrés à certains pignons exigent une lubrification irréprochable. Leur encrassement provoque des ratés moteur et des hésitations à l’accélération.

Le calage se contrôle au point mort haut du cylindre 1 en fin de compression. Les repères gravés sur les pignons et, parfois, sur la chaîne doivent s’aligner exactement avec ceux du carter. Une dent de décalage équivaut à environ 9° vilebrequin sur un pignon de 40 dents, ce qui suffit à dégrader les performances : démarrages difficiles, perte de puissance et surconsommation.

En mode préventif, un diagnostic électronique mesure l’écart angulaire réel. Au-delà de 5°, l’intervention est recommandée dans les 10 000 km. Si les vibrations ou les bruits persistent, consultez notre guide consacré à l’usure mécanique pour affiner le diagnostic.

Le tendeur hydraulique met en jeu un vérin alimenté à environ 0,5 bar, épaulé par un ressort interne de 150 à 300 N. Il maintient la tension dès le démarrage à froid et absorbe les à-coups de couple en conduite dynamique. Une fuite interne ou un ressort cassé explique la majorité des ruptures recensées sur les moteurs BMW N47, Renault 1.2 TCe ou Volkswagen EA111 de première génération.

Les patins guides en résine phénolique doivent être changés à chaque remplacement de kit : lorsqu’ils se creusent, des particules de composite circulent dans l’huile et usent prématurément les coussinets de vilebrequin.

La chaîne est lubrifiée par barbotage et projections. Les constructeurs préconisent des huiles 5W30 ou 5W40 ACEA C3/API SN avec vidange annuelle ou tous les 15 000 km. Sur moteurs soumis à de fréquentes régénérations FAP ou aux trajets courts, abaissez l’intervalle à 10 000 km pour éviter la dilution par le carburant imbrûlé.

Surveillez le niveau d’huile tous les 1 000 km : une baisse signale une fuite du joint spi avant, une hausse trahit une dilution au gasoil. À la vidange, la présence de paillettes noires indique l’usure des patins.

Les signaux d’alerte apparaissent progressivement : cliquetis à froid de 3 à 10 secondes, vibrations du cache-culbuteurs, ralenti instable et perte de puissance entre 2 000 et 3 000 tr/min. L’OBD enregistre alors les codes P0008 ou P0016 et peut forcer un mode dégradé limitant le régime à 3 500 tr/min.

Un allongement d’1 % équivaut déjà à deux dents de décalage : la chaîne peut alors sauter et provoquer une collision pistons-soupapes sur moteurs interférentiels. Anticiper évite des réparations dépassant 5 000 €.

La dépose impose généralement de libérer le berceau ou d’extraire le moteur (6 à 12 heures de main-d’œuvre). Le mécanicien positionne le cylindre 1 au PMH, bloque vilebrequin et arbres à cames avec des outils spécifiques, remplace chaîne, tendeur, pignons, patins et joints puis réaligne les repères avant remontage. Un apprentissage via valise constructeur réinitialise les valeurs de calage.

Hors cas particuliers, l’opération coûte 800 à 2 500 €, pièces et MO comprises. Pour comparer les devis ou anticiper le budget, référez-vous à notre guide sur le remplacement complet du kit chaîne.

• Écoutez le moteur au démarrage à froid et lors des relances à 2 500 tr/min.
• Scannez les codes défauts tous les 50 000 km sur moteurs à risque (BMW N47, 1.2 TCe, 1.2 TSI EA111).
• Consignez chaque vidange et la référence d’huile dans le carnet d’entretien.
• Contrôlez le niveau d’huile tous les mois et recherchez les dépôts métalliques à la vidange.

Cette surveillance active évite la rupture brutale d’un maillon ou l’effondrement du tendeur, causes majeures de casse moteur sur les configurations sensibles.
